Reflexomat Control Unit RS 300/1 T – Vezérlőegység Reflexomat nyomástartó rendszerekhez, 400V, 10 bar

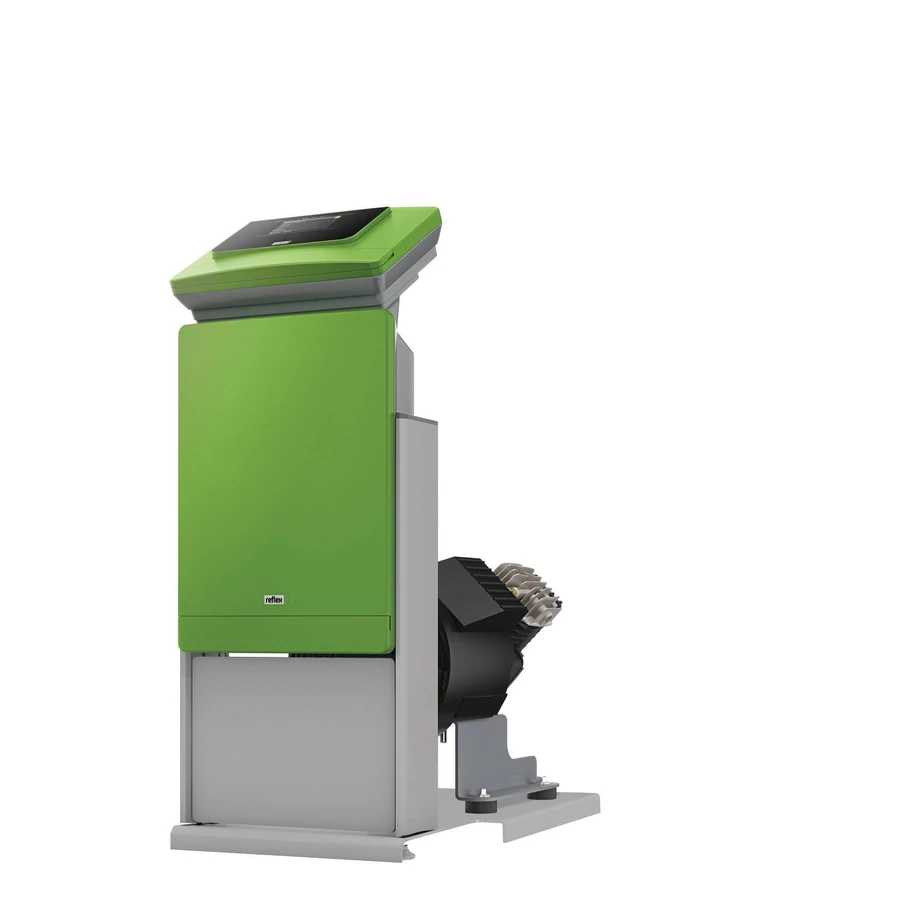

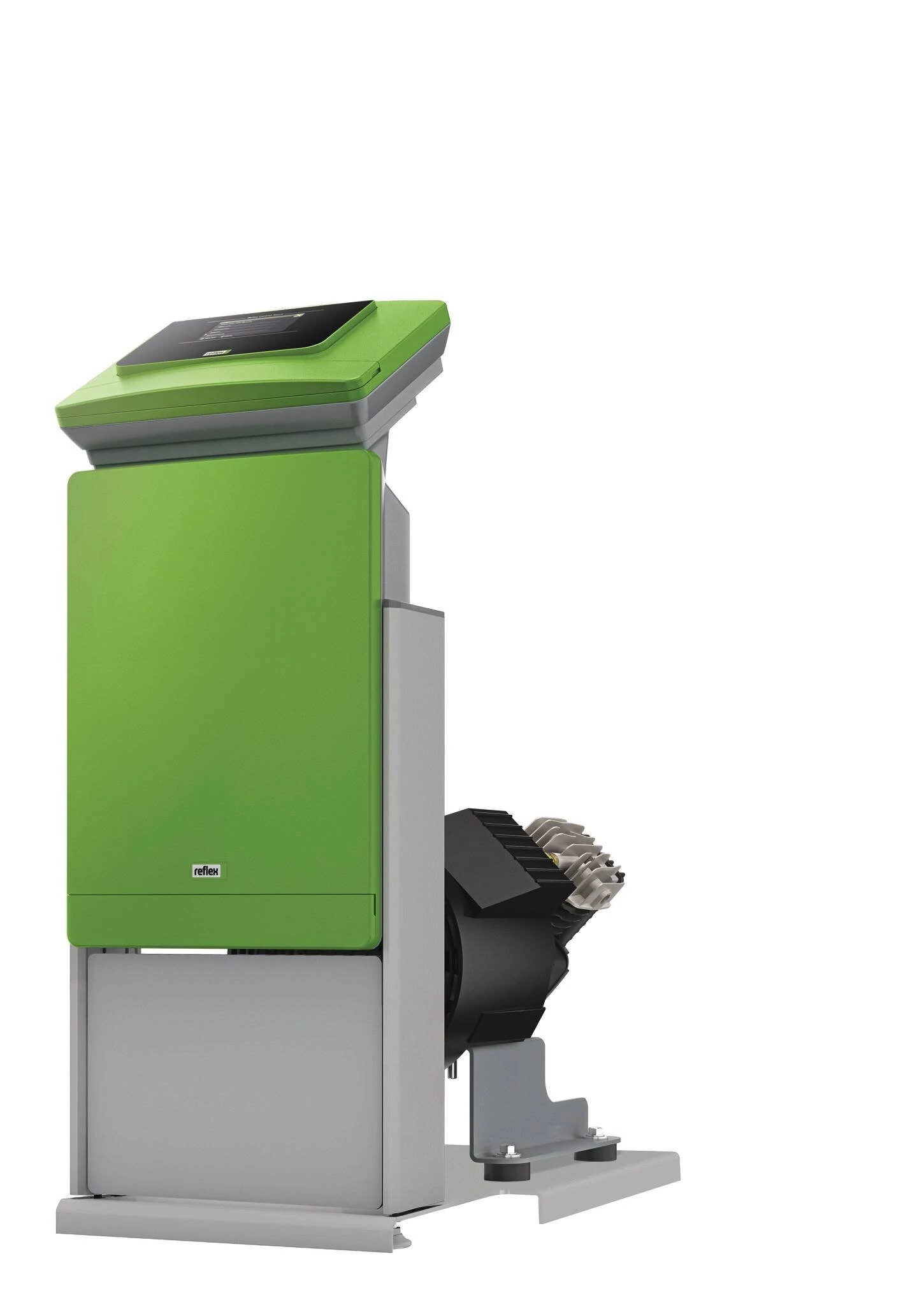

A Reflexomat Control Unit RS 300/1 T egy fejlett, 10 bar üzemi nyomásra tervezett vezérlőegység, amely Reflexomat kompresszorvezérelt nyomástartó állomásokhoz készült. A rendszer a DIN EN 12828 és a VDI 4708 szabványok szerint készült, CE minősítéssel rendelkezik, és nagyobb igénybevételű rendszerekhez is ideális. A kompakt, padlón álló kivitelű vezérlőmodul pneumatikus egységből és egy színes TFT érintőképernyős Control Touch vezérlőből áll, melyek egy EV 1 eloxált alumíniumkeretbe vannak beépítve.

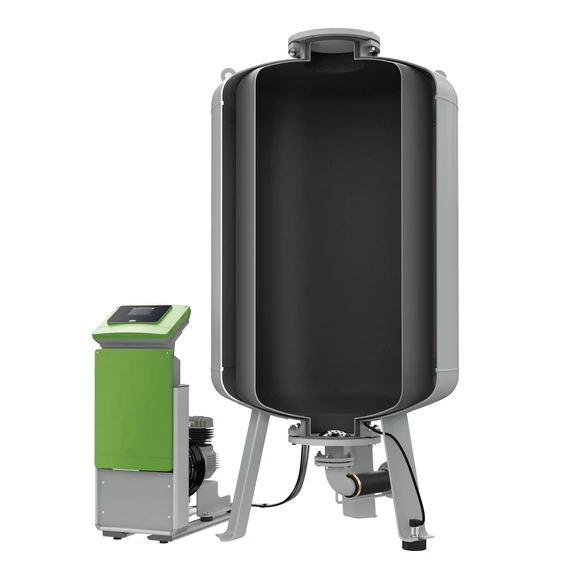

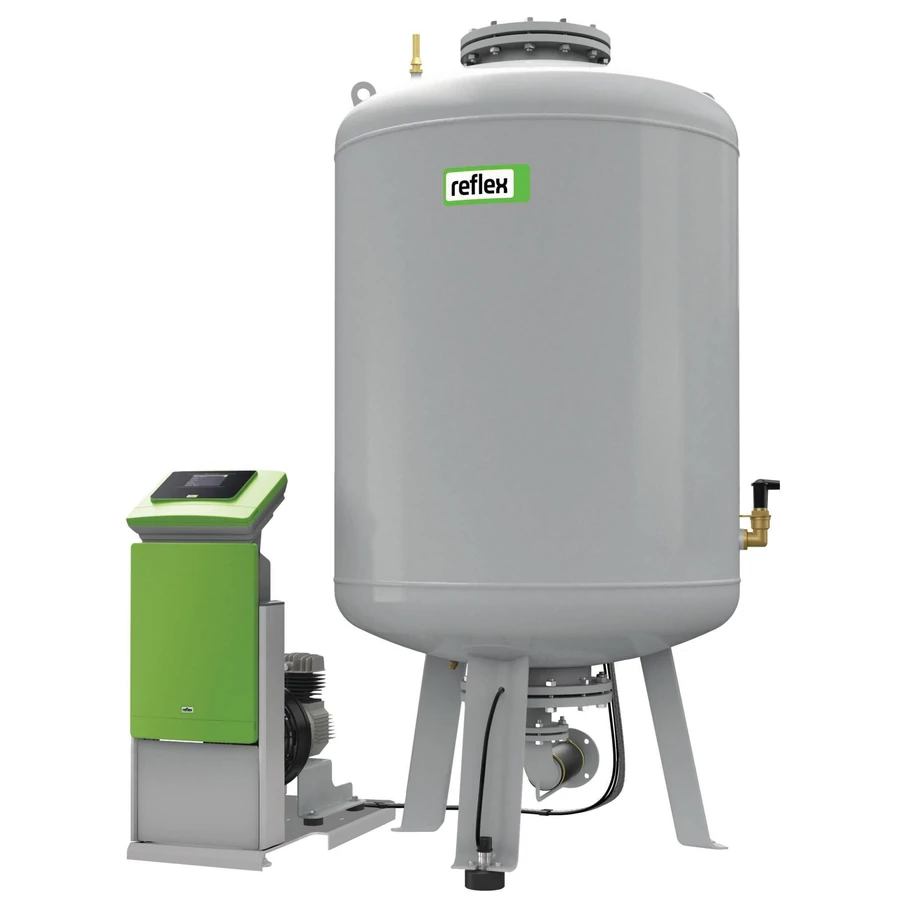

A nyomástartás kompresszorral és típusvizsgált mágnesszeleppel történik, a rendszer működését elektronikus nyomásérzékelő felügyeli. A túlnyomás elleni védelemről biztonsági szelep gondoskodik, amely az RG elsődleges vagy RF másodlagos tartályokat védi.

Pneumatikus egység:
Típusvizsgált kompresszor, mágnesszelep és biztonsági szelep
Elektronikus nyomásérzékelő
Előre szerelt csatlakozók

Control Touch vezérlőegység:
4,3"-os resistív TFT színes érintőképernyő a rendszer teljes körű vezérléséhez, dokumentálásához és megjelenítéséhez.
Két RS485 adatkapcsolati interfész, TTL interfész két IO-modulhoz.
Potenciálmentes kimenet gyűjtött hibajelzések továbbítására.
Két galvanikusan elválasztott analóg kimenet (pl. nyomásérték kijelzéshez).
Digitális bemenet kontaktos vízóra csatlakozáshoz.
Bővítőhely: kompakt buszmodulhoz, SD-kártyához (pl. szoftverfrissítés, adatkiolvasás).
230 V-os kimenet szintfüggő utántöltő vagy gáztalanító egységekhez.
A vezérlőpanel vízszintesen rögzített, de maximum 3 méterre függőlegesen is elhelyezhető külön fali konzollal.

Vezérlőszekrény és energiaellátás:
A kezelőegység alatt műanyag vezérlőszekrény található, amely tartalmazza az energiaellátást, főkapcsolót, kábelvezető rendszert és opcionális bővítőhelyeket.
A rendszer teljesen előre bekötve, VDE előírások szerint, csatlakozásra kész állapotban kerül szállításra.

A nyomástartás ±0,1 bar pontosságú, automatikus kompresszor-felügyelettel. A rendszer működése közben figyeli a működési időt és ciklusszámot, túllépés esetén hibajelzést ad. Támogatja kontaktos vízóra és ioncserélő kapacitásmonitorozás integrálását is, a teljes működés dokumentálható és felügyelhető.
